均化库充气箱







一、概述

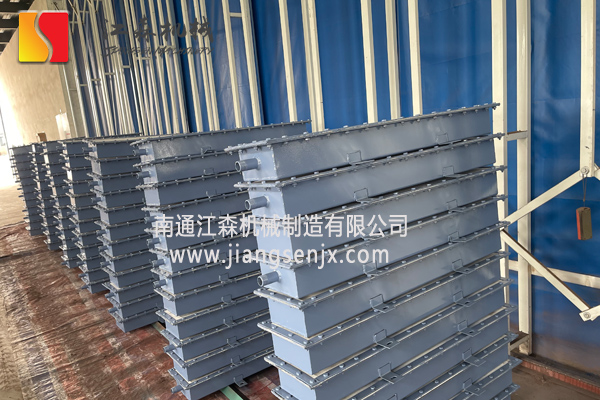

　    充气箱是水泥工业气动均化装置，用于库内喂送或搅拌粉状物料的设备。适用于各种规格形式的生料库，储存库，混合式均化库，其形状分为矩形、直角梯形、等腰梯形及特殊形式充气箱四大类。充气箱并具有结构简单、性能可靠、无噪音、易维修、搅拌均匀等优点，被广泛用于水泥行业，是水泥、生料储存搅拌生产工艺不可缺少的设备。

二、形式
　　充气箱按其形状可分为矩形、梯形、三角形三种形式。
　　充气箱具有结构简单，性能可靠，无噪音，易维修，搅拌均匀等优点。
　　充气箱技术参数：
　　搅拌物料———粉状物料，含水量小于1%；
　　透气性能———小于3m3/m2·min;
　　透气阻力———800-1200Pa；
　　透气层材料———涤纶合成纤维。
　　充气箱规格表示方法：
　　矩形充气箱———Ba×L
　　梯形充气箱———1/2（a1+a2）×L
　　三角形充气箱———1/2 a×L
　　充气箱订货时应注明充气接口管的尺寸和位置。

三、技术性能
1、 拌物料—干燥粉状物料，允许表面水分小于1%；
2、 透气性能—小于3m3/m2•min；
3、 风压—小于4kg/cm2；
4、 透气层阻力—小于1200Pa；
5、 透气材料—合成纤维混编涤纶透气层。

四、排列、形状及安装
        充气箱在库内排列时，原则上要求实际排列面积占总面积的比例越大越好，搅拌库和混合式均化库中心区(搅拌区)，对这点要求更为重要，现提供A、B、C、D、E、F六种基本排列形式供选用。
A型和B型排列(见图1、图2)适用于Φ12m以下的水泥或生料混合式均化库，环形区充气箱向中心区倾斜安装，中心区充气箱水平安装。
C型排列(见图3)适用于Φ12m以上水泥或生料混合式均化库，环形区充气箱向中心倾斜安装，中心区充气箱水平安装。
D型充气箱排列(见图4)适用于各种规格的水泥或生料储存库，环形区充气箱向中心区倾斜安装，中心区充气箱水平安装，但中心区较小。
E型排列(见图5)适用于各种规格的水泥或生料储存库和搅拌库，环形区充气箱向中心区倾斜安装，中心区充气箱水平安装。
F型排列(见图6)适用于各种规格的水泥或生料搅拌库，所有充气箱水平安装。
六种基本排列各有其优缺点及适用范围，设计和使用部门可按实际情况进行选用，充气箱的分区数量可按实际情况进行，但必须符合四区、六区、八区、十二区的规定。

五、订货须知
        订货需注明均化库规格、充气箱外形尺寸，或提供库底布置草图，为用户特殊设计制造。
