角式自动调节蝶阀
结构特点
角式自动调节蝶阀，采用优质碳素钢焊接。具有结构合理、耐磨损、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长等优点。可水平安装或垂直安装。配用DKJ、ZKJ、伯纳德等电动执行器及有关配件，可实现手动、自动无干扰切换，微机程控、自动控制或中央集中控制，是实现自动化控制操作、调节流量的理想设备。
角式自动调节蝶阀对管道中气体介质按不同控制信号调节流量大小和切断。角式自动调节蝶阀普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。
性能参数
|
公称压力 |
介质流速 |
泄漏率 |
适用温度 |
适用介质 |
|
|
0.05MPa |
≤25m/s |
≤1% |
C |
Mn |
空气、烟气、粉尘气体等 |
|
≤300℃ |
|||||

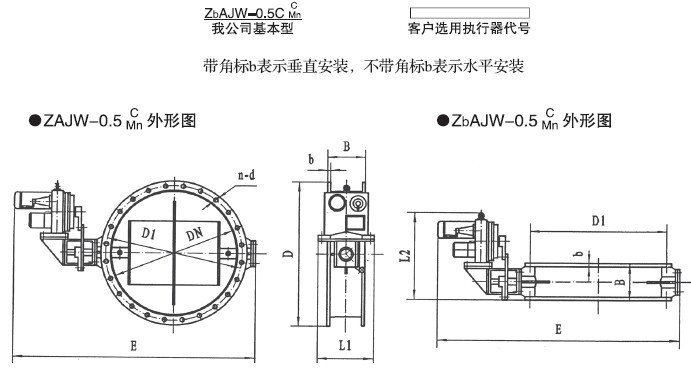

型号说明
|
DN |
D |
D1 |
B |
b |
n-d |
E |
L1 |
L2 |
执行参数 |
重量W（Kg) |
|
100 |
180 |
145 |
180 |
8 |
4-Φ12 |
855 |
450 |
620 |
DKJ-210 T:100N . M P:0.025KW |
65 |
|
150 |
230 |
195 |
180 |
8 |
8-Φ12 |
905 |
450 |
620 |
73 |
|
|
200 |
280 |
245 |
180 |
8 |
8-Φ12 |
965 |
450 |
620 |
81 |
|
|
250 |
350 |
305 |
180 |
8 |
12-Φ12 |
1015 |
450 |
620 |
84 |
|
|
300 |
400 |
355 |
180 |
8 |
12-Φ12 |
1085 |
450 |
620 |
92 |
|
|
350 |
450 |
405 |
180 |
8 |
12-Φ12 |
1135 |
450 |
620 |
95 |
|
|
400 |
500 |
455 |
200 |
10 |
16-Φ14 |
1385 |
500 |
650 |
DKJ-310 T:250N·m P:0.065KW |
169 |
|
450 |
550 |
505 |
200 |
10 |
16-Φ14 |
1440 |
500 |
650 |
201 |
|
|
500 |
600 |
555 |
200 |
10 |
20-Φ14 |
1486 |
500 |
650 |
221 |
|
|
600 |
700 |
655 |
200 |
10 |
20-Φ14 |
1596 |
500 |
650 |
292 |
|
|
700 |
800 |
755 |
220 |
10 |
20-Φ14 |
1780 |
600 |
700 |
DKJ-410 T:600N·m P:0.16KW |
402 |
|
800 |
900 |
855 |
220 |
10 |
24-Φ14 |
1895 |
600 |
700 |
49 |
|
|
900 |
1000 |
955 |
220 |
10 |
24-Φ14 |
1995 |
600 |
700 |
463 |
|
|
1000 |
1130 |
1070 |
260 |
12 |
28-Φ18 |
2225 |
620 |
780 |
DKJ-510 T:1600N·m P:0.4KW |
579 |
|
1100 |
1230 |
1170 |
260 |
12 |
28-Φ18 |
2355 |
620 |
780 |
666 |
|
|
1200 |
1330 |
1270 |
260 |
12 |
28-Φ18 |
2455 |
620 |
780 |
719 |
|
|
1300 |
1430 |
1370 |
300 |
12 |
32-Φ18 |
2555 |
620 |
820 |
738 |
|
|
1400 |
1530 |
1470 |
300 |
12 |
36-Φ18 |
2655 |
620 |
820 |
781 |
|
|
1500 |
1630 |
1570 |
300 |
12 |
36-Φ18 |
2770 |
620 |
820 |
857 |
|
|
1600 |
1730 |
1670 |
300 |
12 |
40-Φ18 |
2870 |
620 |
820 |
985 |
|
|
1700 |
1830 |
1770 |
340 |
16 |
40-Φ18 |
3110 |
650 |
900 |
DFCI-610A T:2500N·m P:0.65KW |
1007 |
|
1800 |
1930 |
1870 |
340 |
16 |
44-Φ18 |
3210 |
650 |
900 |
1413 |
|
|
1900 |
2030 |
1970 |
340 |
16 |
44-Φ18 |
3310 |
650 |
900 |
1468 |
|
|
2000 |
2130 |
2070 |
340 |
16 |
48-Φ22 |
3410 |
650 |
900 |
1520 |
|
|
2100 |
2230 |
2170 |
340 |
16 |
48-Φ22 |
3525 |
650 |
900 |
1575 |
|
|
2200 |
2330 |
2270 |
340 |
16 |
48-Φ22 |
3625 |
650 |
900 |
1632 |
|
|
2300 |
2430 |
2370 |
380 |
16 |
48-Φ22 |
3805 |
650 |
1000 |
DKJ-610 T:4000N·m P:1.0KW |
2149 |
|
2400 |
2530 |
2470 |
380 |
16 |
48-Φ22 |
3905 |
650 |
1000 |
2247 |
|
|
2500 |
2630 |
2570 |
380 |
16 |
52-Φ22 |
4005 |
650 |
1000 |
2355 |
|
|
2600 |
2730 |
2670 |
380 |
16 |
52-Φ22 |
4105 |
650 |
1000 |
2473 |
|
|
2700 |
2830 |
2770 |
420 |
20 |
56-Φ22 |
4210 |
750 |
1350 |
DKJ-710 T:6000N·m P:1.5KW |
3406 |
|
2800 |
2930 |
2870 |
420 |
20 |
60-Φ22 |
4310 |
750 |
1350 |
3489 |
|
|
2900 |
3030 |
2970 |
420 |
20 |
60-Φ22 |
4410 |
750 |
1350 |
3582 |
|
|
3000 |
3130 |
3070 |
420 |
20 |
60-Φ22 |
4510 |
750 |
1350 |
3662 |
