高温闸阀
简介
高温闸阀适用于建材、矿山、电力、玻璃、轻工等行业的锅炉、窑炉、高炉的余热二次利用及烟气、废气治理的各种热风管道，是节能和切换高温气体的理想设备。
结构特点
高温闸阀采用不锈钢和优质碳素钢焊接。为双层结构，内层衬有阻燃、耐温材料，具有耐高温、高效保能、结构完善、科学合理、启闭灵活、操作方便等特点。
高温闸阀驱动方式为分体式，驱动装置不受任何形式的控制，可以随客户的需要安装。驱动形式可以分为卷扬机提升（开关信号），电动执行机构提升(4～20mA电流信号)，电液、电动推杆提升（开关信号）。
性能参数
|
工作压力 |
适用温度 |
适用介质 |
|
0.1MPa |
≤700℃ |
烟气、空气、粉尘气体等高温气体 |
传动装置参数
|
规格 |
1000~1200 |
1300~1500 |
1600~1800 |
1600~1800 |
2100~2300 |
2400~2500 |
|
卷扬机 |
1T |
1T |
1.5T |
2T |
2.5T |
2.5T |
|
电动执行器 |
HQ1000-0.5 |
HQ1000-0.5 |
HQ1500-0.5 |
HQ2000-0.5 |
HQ2500-0.5 |
HQ2500-0.5 |
|
电液推杆 |
DYT1000 |
DYT1000 |
DYT1500 |
DYT2000 |
DYT2500 |
DYT2500 |
|
电动推杆 |
DTⅡA1000 |
DTⅡA1500 |
DTⅡA2000 |
DTⅡA3000 |
DTⅡA3000 |
DTⅡA4000 |

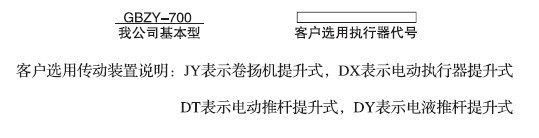

型号说明
.png)

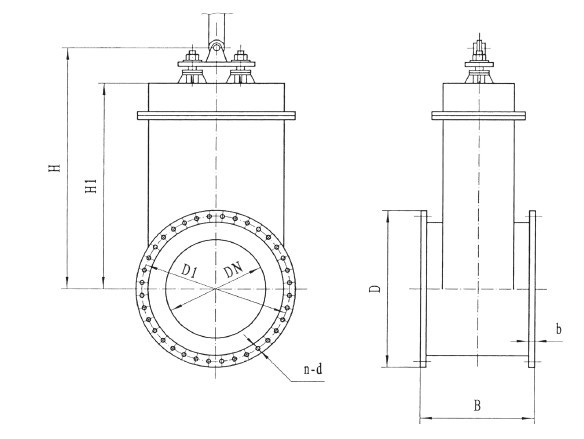

GBZY-700外形图
GBZY-700外形连接尺寸
|
DN |
D |
D1 |
B |
n-d |
h |
H1 |
|
1000 |
1430 |
1370 |
700 |
32-Φ22 |
2160 |
1860 |
|
1100 |
1530 |
1470 |
700 |
36-Φ22 |
2320 |
2020 |
|
1200 |
1630 |
1570 |
700 |
36-Φ22 |
2470 |
2170 |
|
1300 |
1730 |
1670 |
700 |
40-Φ22 |
2620 |
2320 |
|
1400 |
1830 |
1770 |
700 |
40-Φ22 |
2770 |
2470 |
|
1500 |
1930 |
1870 |
700 |
44-Φ22 |
2920 |
2620 |
|
1600 |
2030 |
1970 |
750 |
44-Φ22 |
3180 |
2820 |
|
1700 |
2130 |
2070 |
750 |
48-Φ22 |
3330 |
2970 |
|
1800 |
2230 |
2170 |
750 |
48-Φ22 |
3480 |
3120 |
|
1900 |
2330 |
2270 |
750 |
48-Φ22 |
3630 |
3270 |
|
2000 |
2430 |
2370 |
750 |
48-Φ22 |
3780 |
3420 |
|
2100 |
2530 |
2470 |
800 |
48-Φ22 |
4070 |
3650 |
|
2200 |
2630 |
2570 |
800 |
52-Φ22 |
4220 |
3800 |
|
2300 |
2750 |
2685 |
800 |
52-Φ26 |
4370 |
3950 |
|
2400 |
2850 |
2785 |
800 |
52-Φ26 |
4520 |
4100 |
|
2500 |
2950 |
2885 |
800 |
60-Φ26 |
4670 |
4250 |
