NSE系列高速板链斗式提升机

概述

        NSE系列高速板链斗式提升机是奥普公司引进国外同类产品先进技术开发的一种新型垂直提升设备。在各工业国家，这类产品被广泛用于提升粉状和小颗粒状物料。
        NSE系列高速板链斗式提升机共有九种基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号根据输送物料的不同，选择不同的提升速度，提升速度上限<70m/min，提升高度上限65m。另外，奥普公司还可根据用户要求输送量介于上述型号之间的扩展型号。

NSE100 - 20.5m一170m3/h -右装
提升机装配形式
额定输送量(立方米每小时)
提升高度(米）
高效板链式提升
注：提升机装配型式的识别
▲左装一指人在进料口一侧，面对进料口，驱动装置在左边。
▲右装一指人在进料口一侧，面对进料口，驱动装置在右边。

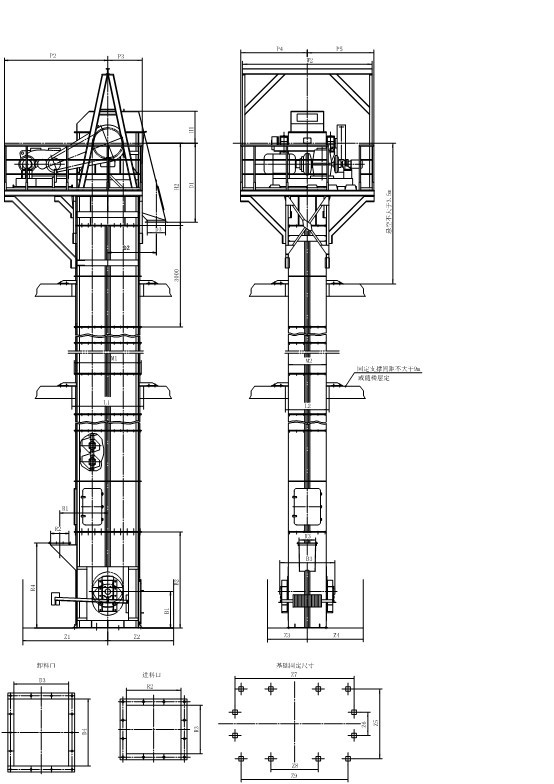

结构

NSE板链式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件--由料斗和套筒滚子链组成。
驱动装置--由驱动平台、驱动组合、传动链组成。驱动组合分为两种：①链传动：通常由ZSY硬齿面减速机(或JZQ减速机)、YOX液力偶合器、Y系列电机、XWD减速机、电磁离合器(或手动离合器)组成；②直联：采用直交轴硬齿面减速机与提升机主轴直联，Y系列电机与减速机之间#用偶合器(联轴器)联接。
驱动装置分左装和右装两种。分别与提升机左、右装对应。
左装：为人面对进料口，驱动装置组合在左侧。
右装：为人面对进料口，驱动装置组合在右侧。
上部装置--有上部机壳、上罩、卸料口(装有防回料板)、头轴装配、逆止器等部件。
中部机壳--分为与上部装置联接的带支撑中间节、带检视门中间节、标准中间节（均为3.0米高）和非标准中间节。
下部装置--包括下部机壳、进料口、尾轴装配、张紧装置，并有旋转探测仪、料位开关供选配。

选型参数

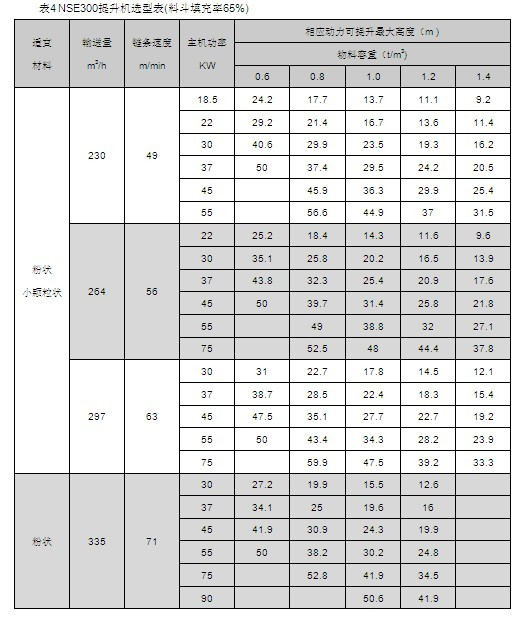

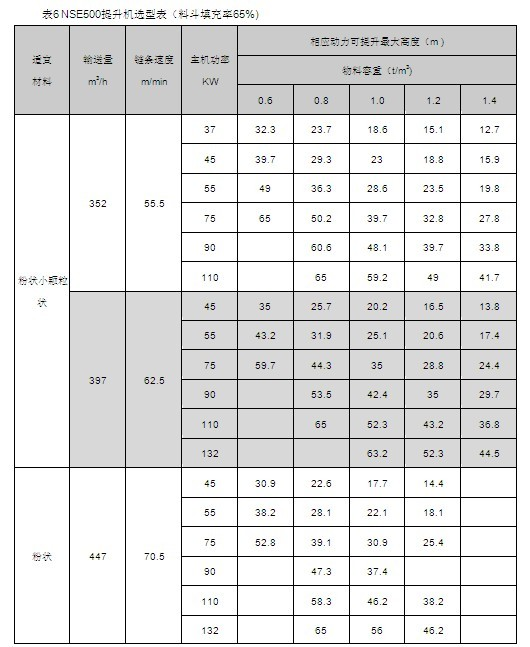

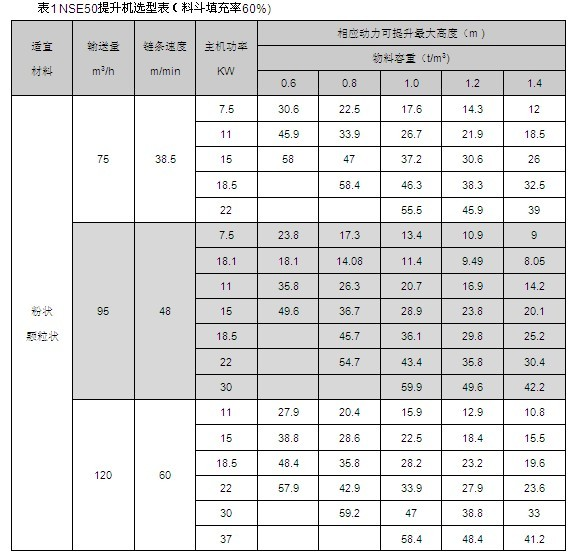

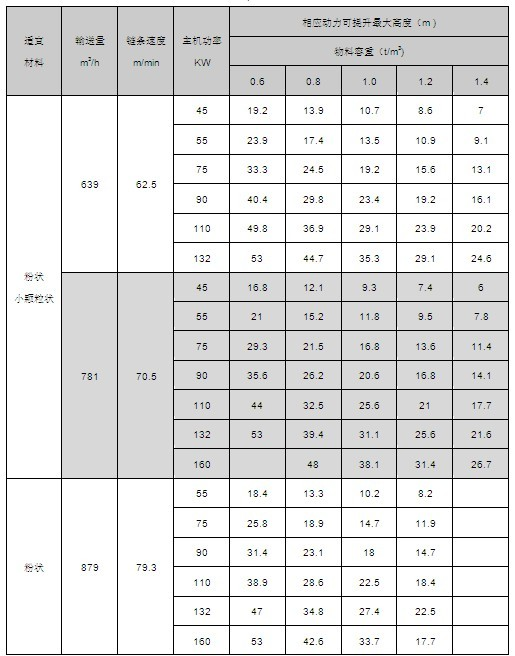

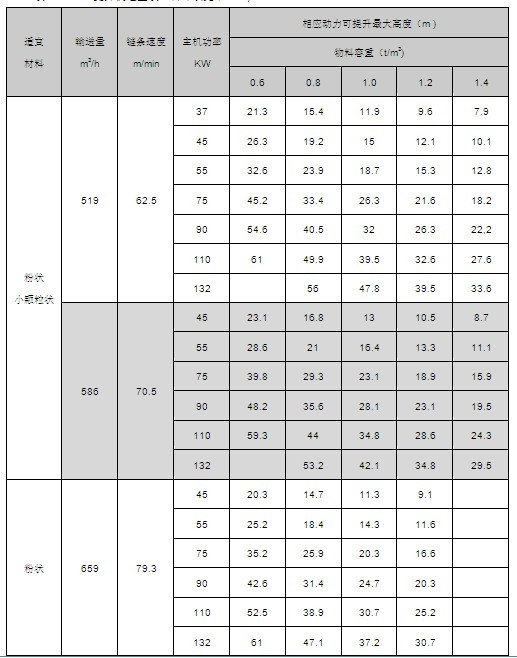

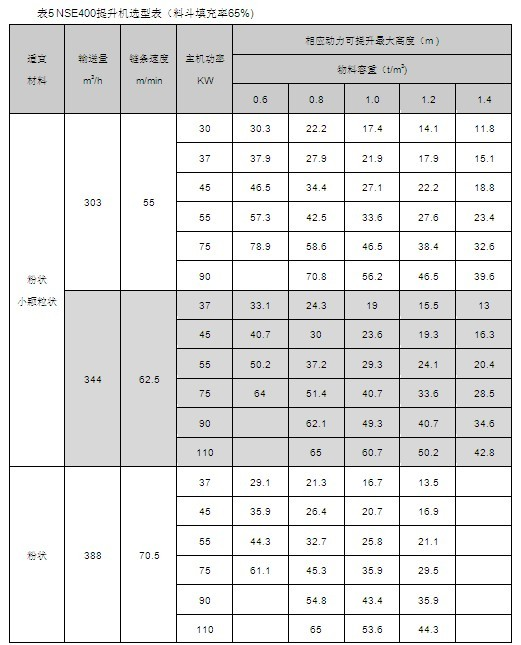

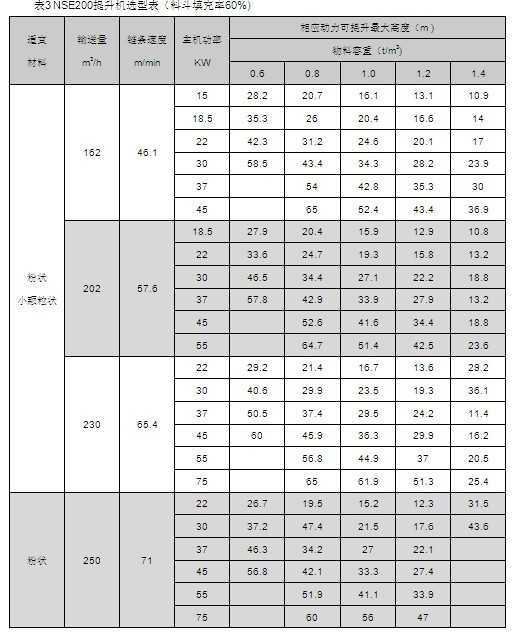

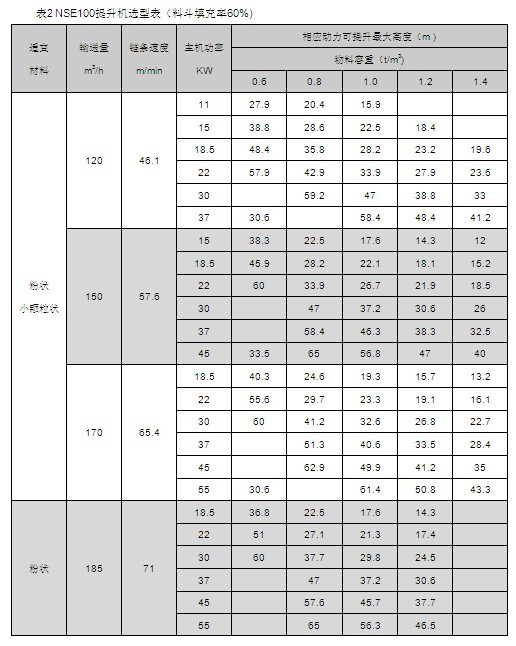

NSE50-NSE600HH型提升机的常用提升量、提升高度分别见表1-8.
选择NSE700、NSE800、NSE1000型提升机时，请与公司技术部联系。
