当前所在的位置:南通江森机械制造有限公司 >> 产品展示 >> 阀门设备 >> ZAJW—6Mn电动水泥蝶阀

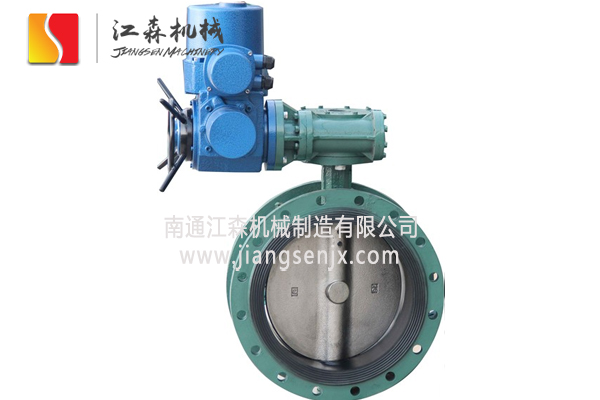

ZAJW—6Mn电动水泥蝶阀



一、概述

       电动蝶阀普遍适用于建材、冶金、矿山、石化、电力、轻工、造纸等行业。对气体、各种流体等介质按不同控制信号改变其流量大小或关闭。电动蝶阀,采用优质碳素钢焊接,具有体积小、重量轻、耐磨损、流阻损失小、泄漏量小、操作灵活等特点。可水平安装或垂直安装。配用DKJ、ZKJ电动执行器,可实现手动、自动无干扰切换、自动调节、微机程控,自动控制或中央集中控制,是控制、操作、调切流量实现自动化的理想配套设备。

二、特点

        电动水泥蝶阀是专门用于粉体,颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,蝴蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。安装维护简便等特点。 电动水泥蝶阀紧凑的结构、超轻的重量,使您安装使用更加方便;工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。

三、技术参数表


工作压力 适用温度 适用介质
0.6MPa < 300 °C 空气、烟气、煤气、粉尘气体

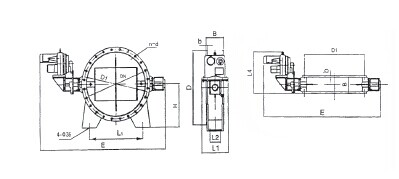

四、ZAJW—6Mn电动水泥蝶阀外形连接尺寸



DN D D1 B b n—d E H L1 L2 L3 L4 电动执行器 电动功率 重量(kg)
100 210 170     4一Φ18 855               75
150 265 225 180 12 8—Φ 18 905       600 DKJ-210 OA-IO 0.025kW 88
200 320 280       980     450   ZKJ-210     95
250 375 335     12—Φ 18 1030               108
300 440 395     12- Φ22 1080       640       121
350 490 445       1130               136
400 540 495 200 14 16- Φ 22 1204               157
450 595 550       1254               177
500 645 600     20- Φ22 1340     500 620 DKJ-310 AS-25 0.065kW 183
550 705 655       1509         ZKJ-310     218
600 755 705     20- Φ26 1609               237
650 810 760       1675     600 700 DKJ-410 BS-60 0.16kW 259
700 860 810 240 18 24- Φ 26 1817         ZKJ-410     326
800 975 920     24- Φ30 1917               298
900 1075 1020       2077               431
1000 1175 1120     28- Φ30 2177               447
1100 1275 1220 280     2277 690 1070     780       495
1200 1375 1320   20 32- Φ 30 2377 740 1170       DKJ—510 B+RS160 0.4kW 512
1250 1425 1370       2530 765 1230 120 620   ZKJ—510     523
1300 1475 1420       2615 790 1270             535
1400 1575 1520 320   36- Φ30 2715 840 1360     820       571
1500 1690 1630       2865 925 1470             596
1600 1790 1730   26 40- Φ30 2965 975 1550             888
1700 1890 1830     44-Φ30 3065 1025 1650             779
1800 1990 1930       3165 1075 1730             825
1900 2090 2030 360   48—Φ30 3285 1125 1830 170   950 DKJ—610A B+RS250 0.65kW 935
2000 2190 2130   30   3385 1175 1930       ZKJ-610A     1065
2100 2305 2240     52-Φ33 3485 1237 2080   650         1295
2200 2405 2340       3585 1287 2180             1575
2300 2505 2440     56- Φ33 3685 1337 2280     1000 DKJ—610 B+RS40 l.OkW 1835
2400 2605 2540 400 34   3785 1387 2380       ZKJ—610     2212
2500 2705 2640     60- Φ33 3895 1437 2480             2685
2600 2805 2740       3995 1487 2580 210           2937
2700 2930 7,860     64- Φ 36 4155 1550 2645             3275
2800 3030   440   4255 1600 2745   750 1350 DKJ-710 B+RS600 l.OkW 3650
2900 3H0 3麵     68- Φ 36 4355 1650 2845       ZKJ-710     3910
3000 3230 3160     4455 1700 2945             4140
