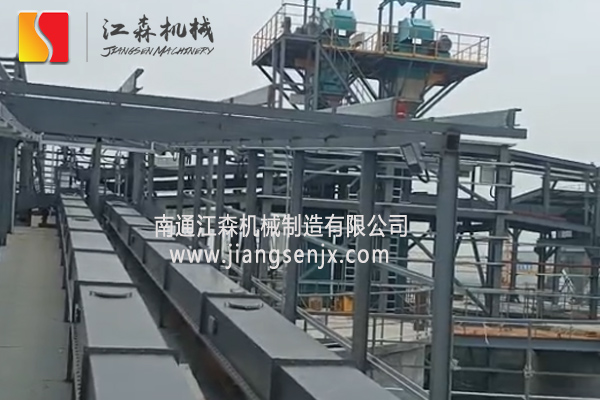

空气输送斜槽
一、产品概述
空气输送斜槽是一种用于输送干燥粉状物料的气力输送设备。在水泥工业中常用于输送水泥和生料粉。空气输送斜槽在输送物料中因为、没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料而得到广泛的应用。空气输送斜槽的主要构件是透气层，空气输送斜槽采用PETS-6(涤纶)型合成纤维织物，是一种新型透气型，它具有耐高温(可达150℃)，耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。
空气输送斜槽是一种广泛地应用于输送干燥粉状物料的气力输送设备，在水泥工业中常用于输送水泥和生料粉。由于空气输送斜槽在输送物料的过程中没有运动的零件，所以与同功率的胶带输送机、螺旋输送机、刮板输送机相比，具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简单、操作安全可靠，同时易于改变料流方向，能多点进料和卸料等优点。因此，近年来已被许多企业广为采用。
二、工作原理
空气输送斜槽是由若干个普通薄钢板制成的槽体与其它附件用螺栓连接而成。上、下槽体之间夹有透气层，空气输送斜槽从进料端至出料端由高到低呈一定的斜角度安装。透气层上面为料室，下面为气室，当具有一定压力的气体吹入气室后，经透气层使物料流态化，因而物料在重力作用下象流体一样在槽体内流动，通常用通风机作为风源。料室内多余的空气经空气输送斜槽的排气口由除尘器抽走。空气输送斜槽利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。
其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送：
①吸送式。抽风机启动后，整个系统呈一定的真空度，在压差作用下空气流使物料进入吸嘴，并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单，能从数处同时吸取物料。但输送距离短，生产率低。密封性要求高。
②压送式。鼓风机将空气压入输送管，物料从供料器供入，空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长，生产率较高，但结构复杂。
③混合式。为上述两种形式的组合。
三、空气输送斜槽的结构及布置形式
.jpg)
1-头节 2-中间槽 3-弯槽 4-三通槽
5-截流阀 6-侧卸料段 7-出料溜子 8-槽架
9-防雨罩 10-控气阀 11-供气管道 12-供气装置
13-入料溜板 14-挡风板 15-收尘口 16-气室隔板
17-抗磨板 18-端盖板
四、技术性能
输送物料：含水量≤1%，温度≤150℃的干燥的粉状物料
输送能力：输送水泥及生料成品时的输送能力如下表所列：
规格 | XZ200 | XZ250 | XZ315 | XZ400 | XZ500 | XZ630 | XZ800 | |||
槽体宽度 | m m | 200 | 250 | 315 | 400 | 500 | 630 | 800 | ||
输 送 能 力 | a=4° | 水泥 | T/h | 22 | 40 | 70 | 130 | 220 | 320 | 400 |
生料 | 16 | 30 | 55 | 100 | 165 | 245 | 310 | |||
a=6° | 水泥 | 40 | 65 | 120 | 250 | 400 | 610 | 765 | ||
生料 | 30 | 55 | 90 | 185 | 300 | 455 | 565 | |||
a=8° | 水泥 | 50 | 80 | 140 | 300 | 470 | 720 | 900 | ||
生料 | 35 | 65 | 110 | 225 | 355 | 540 | 670 | |||
a=10° | 水泥 | 60 | 100 | 170 | 380 | 570 | 900 | 1080 | ||
生料 | 45 | 80 | 140 | 285 | 425 | 670 | 800 | |||
a=12° | 水泥 | 70 | 120 | 205 | 455 | 685 | 1080 | 1295 | ||
生料 | 50 | 95 | 165 | 340 | 510 | 805 | 960 | |||
槽体节长 | 标准节 | m m | 2000 | |||||||
非标准节 | m m | 250 | ||||||||
需要风压 | KPa | 4-5.5 | ||||||||
需要风量 | m3/m2.min | 1.5-2 | ||||||||
透 气 层 | 材质 |
| 合成纤维 | |||||||
厚度 | m m | 4-6 | ||||||||
耐温 | ℃ | 150 | ||||||||
径向断裂强度 | N/cm宽 | 4700 | ||||||||
阻力 | Pa | 800-1200(在2m3/m2.min条件下) | ||||||||
代号 | a1 | b1 | e1 | f1 | m1×R1 | n1×R1 | n-Φ1 | |||||||
型号 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 |
XZ200 | 120 | 200 | 120 | 150 | 210 | 280 | 210 | 230 | 2×86 | 4×63 | 2×86 | 3×66 | 8－Φ14.5 | 14－Φ12 |
XZ250 | 150 | 250 | 150 | 200 | 240 | 330 | 240 | 280 | 3×70 | 4×70 | 3×70 | 3×83 | 12－Φ14.5 | 14－Φ12 |
XZ315 | 150 | 250 | 150 | 250 | 240 | 330 | 240 | 330 | 3×70 | 4×75 | 3×70 | 4×75 | 12－Φ14.5 | 16－Φ12 |
XZ400 | 150 | 315 | 150 | 315 | 240 | 395 | 240 | 395 | 3×70 | 5×73 | 3×70 | 5×73 | 12－Φ14.5 | 20－Φ12 |
XZ500 | 200 | 400 | 200 | 400 | 290 | 480 | 290 | 480 | 3×88 | 6×75 | 3×88 | 6×75 | 12－Φ14.5 | 24－Φ12 |
XZ630 | 200 | 500 | 200 | 500 | 290 | 580 | 290 | 580 | 3×88 | 7×79 | 3×88 | 7×79 | 12－Φ14.5 | 28－Φ12 |
代号 | a2 | b2 | e2 | f2 | m2×R2 | n2×R2 | N-Φ3 | d1 | d2 | d3 | n-Φ2 | d4 | d5 | d6 | n-Φ4 |
型号 | |||||||||||||||
XZ200 | 206 | 206 | 286 | 286 | 3×82 | 3×82 | 14－Φ12 | 108 | 152 | 188 | 4－Φ12 | Φ130 | Φ160 | Φ190 | 6－Φ12 |
XZ250 | 256 | 256 | 336 | 336 | 4×75 | 4×75 | 16－Φ12 | 108 | 152 | 188 | 4－Φ12 | Φ135 | Φ170 | Φ205 | 6－Φ12 |
XZ315 | 321 | 321 | 401 | 401 | 5×73 | 5×73 | 20－Φ12 | 260 | 225 | 260 | 6－Φ12 | Φ190 | Φ225 | Φ260 | 8－Φ12 |
XZ400 | 406 | 406 | 486 | 486 | 6×75 | 6×75 | 24－Φ12 | 315 | 280 | 315 | 8－Φ12 | Φ245 | Φ280 | Φ315 | 8－Φ12 |
XZ500 | 506 | 506 | 586 | 586 | 7×79 | 7×79 | 28－Φ12 | 340 | 305 | 340 | 8－Φ12 | Φ270 | Φ305 | Φ340 | 8－Φ12 |
XZ630 | 638 | 638 | 738 | 738 | 8×86 | 8×86 | 32－Φ12 | 405 | 370 | 405 | 12－Φ12 | Φ355 | Φ395 | Φ435 | 12－Φ12 |
