水泥袋自动装车机
一、概述

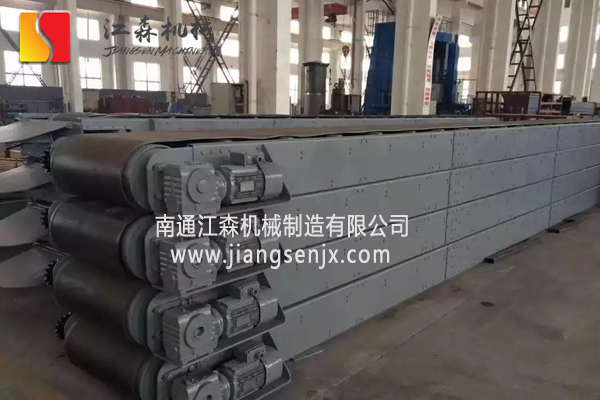

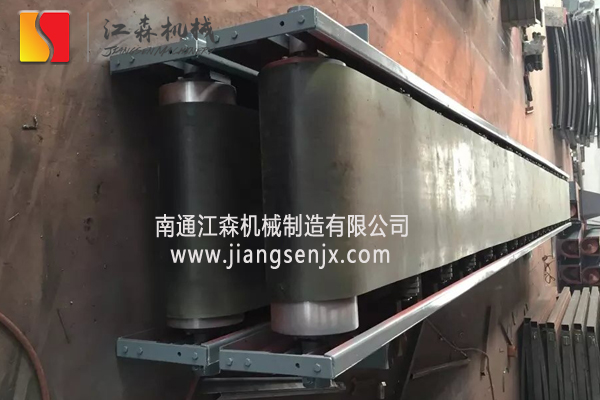

水泥袋自动装车机由平形胶带机、卸袋机构、端部溜槽、中间溜槽等组成。平形胶带机的支架采用钢板折弯结构，既美观又牢固；驱动装置采用摆线针轮减速机，节省占地面积，张紧方式为中间垂直螺旋张紧。卸袋机构由旋臂立式胶带机、电动推杆和支架三部分组成；当不需要水泥袋从中间位置卸下时，立式胶带机处于包装胶带的侧边。当需要水泥袋从中间位置卸下时，由电动推杆推动立式胶带机使其摆动与包装胶带机纵向成交叉位置，并开动立式胶带即可。立式胶带机的两个摆动极限位置设有限位开关，其在工作和非工作状态下的定位由限位开关来实现。特殊设计的溜槽能使水泥袋恰好落到连续胶带的中心位置。
水泥袋自动装车机产品主要有：变幅装车机及B650行走装车机两种。电动转弯溜子，中间卸袋机构和装车配合使用，可自动化控制。

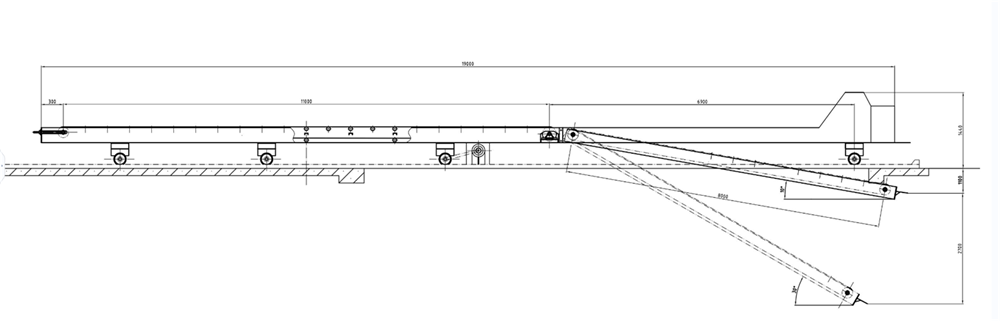

二、示意图
.png)
三、技术性能
装车能力：100-130t/h 整机水平行走速度:0.23m/s
行程：10m 行走机构功率：2.2kw
胶带机带宽：650mm 整机功率：7.4kw
胶带机带速：1.25m/S 动力电源电压：交流380v50HZ
胶带机功率：2.2KW 控制电压：交流220V
卷扬机构功率：3.0KW 装车位置最大变幅高度：约2.7m
变幅段胶带机摆动范围：-30--10度
四、技术参数表
|
汽车袋装车机 |
用途 |
袋装水泥汽车装车机机械化 |
生产率（T/h）或（bag/h） |
100-130或2000-2600 |
|||||||
|
外廓尺寸（mm） |
（19495-20546）×1280×（2500～5200） |
行程 |
10 |
总重（kg） |
3672 |
||||||
|
部位 参数单位 项目 |
性能 |
电动机 |
传动机构 |
||||||||
|
带宽 |
名义长度 |
托辊直径 |
层数 |
带速 |
型号 |
功率 |
转速 |
形式 |
参数 |
速比 |
|
|
(mm) |
(mm) |
(mm) |
|
（m/sec） |
|
（kw） |
（r/min） |
|
|
|
|
|
水平段胶带机 |
B650 |
11000 |
Φ89 |
4 |
1.25 |
P06-18.29 |
3
|
1400 |
链传动 |
dr=19.05 Zl=17 P=31.75 |
i=1.1 |
|
变幅段胶带机 |
B650 |
8000 |
Φ89 |
4 |
1.25 |
链传动 |
dr=19.05 Zl=17 P=31.75 |
||||
|
卷扬段 |
最大提升速度（m）：2.7 卷扬速度（m/min）：8 钢绳直径：11 |
|
3 |
|
CD12-6D 固定式电葫芦 |
|
|||||
|
行走机构 |
行走速度（m/min）：12.6 行程（m）：10 最大轮压(kn)：10 |
BWY18-59 |
2.2 |
|
链传动 |
dr=19.05 Zl=17 D3=31.75 |
i=1.4 |
||||
