【敲黑板】气箱脉冲袋收尘器的主要结构与突出优势

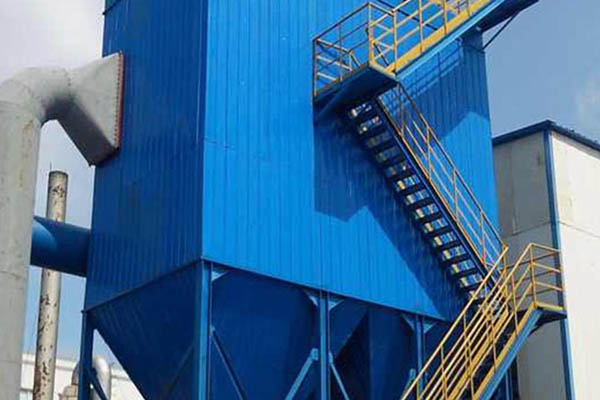

气箱脉冲袋收尘器（又称气箱脉冲袋式除尘器、气箱式脉冲除尘器）是一种高效、智能干式滤袋除尘设备，专为处理高浓度、细颗粒粉尘及高温烟气设计。它通过融合分室反吹清灰与喷吹脉冲清灰的技术优势，解决了传统袋式除尘器清灰强度不足、过滤与清灰相互干扰等问题，是目前工业粉尘治理领域的设备之一。
主要结构组成
- 上箱体：容纳滤袋的核心腔室，内部布置多组滤袋及骨架（支撑滤袋防塌陷），顶部设净气排风道，连接排风机。
- 灰斗：位于设备下部，用于收集清灰下落的积尘，底部设排灰口（配卸灰阀或螺旋输送机），部分灰斗带加热装置（防潮湿粉尘结块）。
- 喷吹管路系统：包括储气罐、脉冲阀、喷吹管等，负责储存压缩空气并按顺序向各过滤单元喷射高压脉冲气流（清灰动力源）。
- 排灰系统：由卸灰阀、输灰设备（如螺旋输送机、星型卸料器）组成，将灰斗内积尘及时排出，避免二次扬尘。
- 框架与壳体：采用钢结构或混凝土框架，外壳多为钢板焊接（防腐处理），确保设备整体强度与密封性。
- 控制系统：PLC控制器、传感器（压差计、温度传感器）等，实现清灰程序自动控制（定时、定阻或混合模式）及运行状态监控。
气箱脉冲袋收尘器的工作原理
气箱脉冲袋收尘器的工作流程可分为过滤与清灰两个核心阶段：
1. 过滤阶段
袋式除尘器运行时，含尘气体由进风道进入灰斗，因气流速度骤降，粗重粉尘（粒径大、密度高）在重力作用下直接沉降到灰斗底部；细粉尘随气流转折向上进入上箱体，穿过滤袋外表面时，被滤袋的微孔结构拦截（粉尘粒径＞滤袋孔径或被惯性碰撞、扩散效应捕获），净化后的气体进入上箱体内腔，经净气排风道由排风机排入大气。
2. 清灰阶段
随着过滤持续，滤袋外表面积灰增厚，除尘器运行阻力（进/出口压差）逐渐上升。当阻力达到设定阈值或达到定时周期时，控制系统启动清灰程序：
- 分室隔离：关闭某一过滤单元的转换阀（或挡板），该单元停止进气，与其他单元隔离；
- 脉冲喷吹：储气罐内的压缩空气经脉冲阀瞬间释放（压力0.4~0.6MPa），通过喷吹管上的小孔高速射入滤袋内部，形成冲击波使滤袋急剧膨胀、振动，将外表面积灰震落至灰斗；
- 恢复过滤：清灰完成后，转换阀打开，该单元重新参与过滤，清灰动作按顺序切换至下一单元。
整个清灰过程采用各过滤单元轮流交替的方式进行，既保证了连续过滤，又实现了高效、均匀的清灰，避免了传统方式中清灰与过滤相互干扰的问题。
.jpg)
气箱脉冲袋收尘器的突出优势
- 清灰高效彻底：高压脉冲气流瞬间释放的能量大，可剥离黏附性强的粉尘，清灰强度可控（通过调整脉冲宽度、间隔），避免滤袋“糊袋”。
- 过滤与清灰互不干扰：分室轮流清灰模式使单个单元暂停时，其他单元仍正常过滤，保障系统风量稳定，尤其适合大风量、连续运行的工况（如水泥窑、钢铁高炉烟气处理）。
- 适应范围广：不受粉尘种类、粒径分布、粉尘比电阻等因素的影响，能够在多种复杂工况下保持稳定除尘性能。可处理高温、高湿、腐蚀性粉尘（滤袋可选PTFE、P84等材质）。
- 运行阻力低且稳定：清灰彻底，滤袋透气性保持良好，运行阻力通常稳定在1200~1800Pa（远低于传统反吹除尘器的2500Pa以上），降低引风机能耗。
- 自动化程度高：PLC控制支持定阻、定时或混合清灰模式，可接入DCS系统支持远程监控与故障报警，提升运行维护效率。
- 结构简单，维护便捷：整机结构紧凑合理，各功能单元模块化设计，安装与检修方便；日常维护工作量小，滤袋更换快捷，降低了运维成本。
结语
总之，气箱脉冲袋式除尘器气凭借其高效除尘、广泛适应性、结构可靠及智能控制等优势，已成为现代工业粉尘治理的重要装备。其核心原理是利用滤袋对含尘气体进行过滤，截留粉尘于滤袋外表面，净化后的气体排出；同时通过分室轮流、高压脉冲喷吹的方式周期性清除滤袋积灰，确保设备持续稳定运行。
