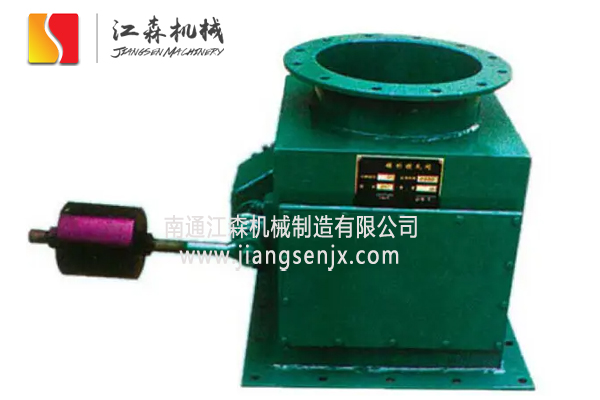

ZFX-H锥形锁风阀



一、结构特点及用途:

        ZFX-H锥形锁风阀采用优质钢材焊接而成,运行灵活、密闭性好、性能可靠,具有自动锁风落料的功效。特别适用于无粘度的固体粉料,细小颗粒料,晶体料的输送与调节。 锥形锁风阀广泛适用于建材、冶金、矿山、煤炭、化工、热电等行业,用于物料输送的自动调节及控制,防止野风的进入,确保系统正常运行。

二、性能优势:
1、该阀采用优质钢板焊接而成,其强度高,使用寿命长。
2、该阀采用锥形锁风方式,因而锁风面具有可调性,性能可靠。
3、该阀结构简单,使用维修方便。
4、具有自动锁风、落料的功能,落料的频率依据工况要求,通过调整弹簧力来实现。

三、工作原理:

        ZFX-H锥形锁风阀主要由壳体、锥形帽、顶针、阀杆、重锤、弹簧等零件组成,采用钢板焊接结构,设计新颖,结构简单。锥形锁风阀利用力矩平衡的方法实现卸灰。当作用于翻板上的物料产生的力矩大于重锤摇杆产生的力矩时,阀板打开向下卸灰。一旦积灰卸去后,重锤与摇杆产生的力矩使阀板迅速关闭,实现锁气。落料的频率及卸灰量依据工况需要来调整重锤位置。


 四、性能参数

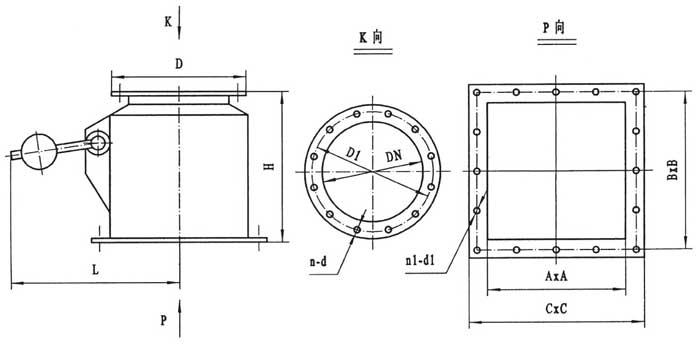

五、外形图

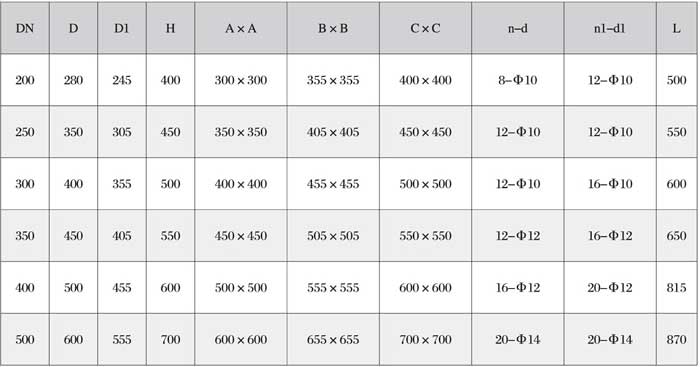

六、外形连接尺寸




七、使用说明

安装时请注意阀体上标注介质流向,两法兰连接时必需加密封垫片,然后均勻锁紧螺栓。

设备在运行时,请定期给传动部分加润滑油。

若长期存放应使设备处于关闭状态,各传动部位加润滑油,不允许露天存放或堆置。

八、订货须知

选用订货时,请参照产品样本注明产品规格、型号及技术参数(使用温度、设备工况、介质性质等)。

选用订货时,若未注明客户选用电装代号的按我公司基本型配置,其基本型为普通型装置,不带任何有关特殊要求及相关配件。

表格中未列规格、用于特殊介质或其它特殊要求,请与我公司经销部、技术部联系,可为您另行设计、制造。
