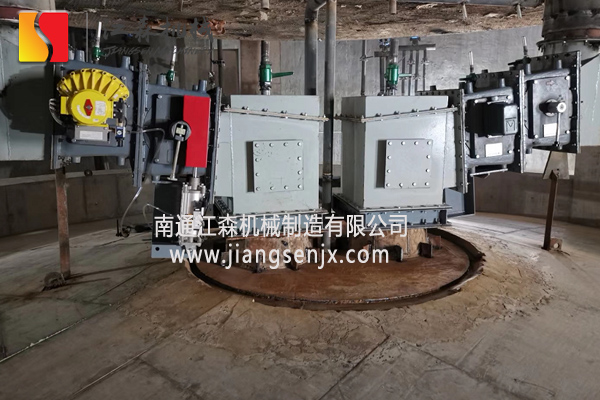

气动流量控制阀
一、概述
流量控制阀用作控制库底卸出的物料量,通常与回转阀一起使用。物料先通过一段小斜槽,使物料流态化,然后再进入流量阀,这样可避免在流量控制部分形成料柱。流量控制阀由电动执行器调节开度,可实现远距离控制阀门的开度,以满足系统计量的要求。回转阀主要在物料流量控制系统中作开关用,通常与电动流量控制阀串联配套使用。广泛适用于建材、冶金、化工、粮食、玻璃等行业。
结构特点
流量控制阀和回转阀设计科学合理、结构紧凑、阀芯开有u型槽口,调节槽口开度可进行流量控制,指示盘可指示阀芯开度,阀芯与电动执行机构的联轴器增设安全销,保证阀芯和执行机构不受损坏,在阀的进口设有衬垫,将阀体与阀芯隔开,衬垫与阀芯之间径向间隙可调整,以保证阀芯运转的灵活性。流量控制阀配用DⅪ执行器。回转阀配用10-5A气动推杆。
二、技术参数表
型号 项目 |
B250 |
B300 |
B500 |
|
阀体 |
流量m3/h |
120 |
130 |
300 |
流速m/s |
3 |
3 |
3 |
|
转角0° |
71 |
71 |
71 |
|
流通面积m2 |
0.0113 |
0.0148 |
0.036 |
|
透气层 |
材料 |
尼龙布 |
尼龙布 |
尼龙布 |
透气面积m2 |
0.057 |
0.064 |
0.16 |
|
耗气面积m3/min |
0.171 |
0.22 |
1.55 |
|
适用温度℃ |
≤-100℃ |
|||
相对湿度 |
<1% |
|||
充气槽 |
0.005-0.01MPa |
|||
适用介质 |
水泥生料、水泥成品、铝镁粉、矿粉、化石粉等粉料 |
三、工作原理
流量控制阀主要有机座、阀体、密封垫、衬套、阀芯、轴承、透气层、充气槽及传动装置组成,风机给予低压小容量空气,经通道口由充气槽充气,气体透过透气层,均匀向上喷吹,鼓动物料向上位移,物料自重下落时,由设备安装斜度而产生位移,不断重复致使物料向前位移。执行机构带动联轴器,阀芯动作,以调节物料流量。回转阀只作开关作用,通过电磁阀控制气动推杆气源来指令推杆动作,完成切换动作。
四、使用说明
安装前请检查内腔有无杂物附着,否则会堵塞U型阀芯或损坏阀件,查看沸腾板受潮没有
如沸腾板受潮请更换后再进行安装,否则影响使用效果。检查各传动部分是否灵活可靠
。装时传动部分不允许做吊装用,并严禁损伤。两法兰连接中间需加密封垫片,然后均匀
紧联接螺栓。
