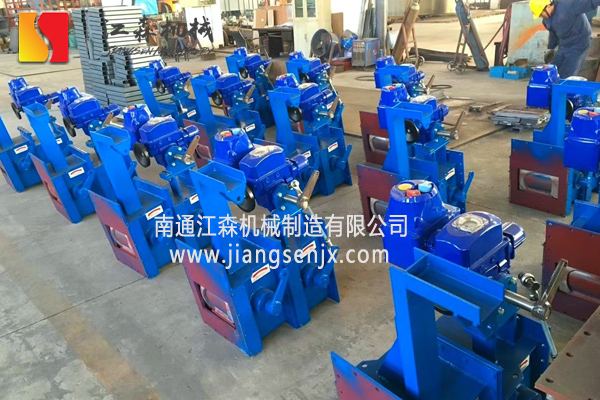

电动流量控制阀




一、  概述
    电动流量控制阀与开关阀完全相同,只是驱动装置不同,电动流量控制阀的驱动装置是可调节的电动执行器。电动流量控制阀常与气动开关阀串联使用。电动流量控制阀主要用于粉状物料流量控制系统,电动流量控制阀通过调整圆筒阀的流通截面的张角来调节流量。电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。电动流量控制阀主要靠电动执行器控制,也可使用手动操作。
二、  技术参数表

规格
项目部分
单位 B200/B250 B300 B400
阀体 流量 m3/h 120 160
流速 m/s 3 3
转角θ 71 71
外径 mm 260 280
长度 mm 330 405
流通面积 r 0.0148 0.025
电动
执行器
型号   DKJ-310或用户自定 DKJ-310或用户自定 DKJ-410或用户自定
力矩 N.m 250 250 600
输入、输出信号 mA 0-10或4-20 0-10或4-20 0-10或4-20
电源 v ~220 ~220 ~220
转角 90 90 90


材料   PETS-6 PETS-6 PETS-6
透气面积 m2 0.05 0.07 0.09
耗气量 m3/min 0.5 0.5 0.5

注:1、安装斜度6度时的数据;2、外形安装尺寸见气动开关阀表二。
