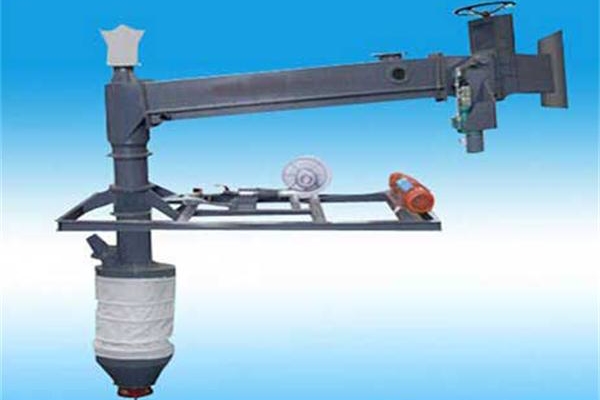

SZ型水泥散装设备



一、概述
        SZ型水泥散装机主要用于散装水泥以及建材、冶金、煤炭、化工、粮食等部门粉状物车、船装卸。该机具有装车全过程实现自动控制,工艺适应性强、无粉尘外扬、料满指示可靠、结构简单、造价低廉特点。我们南通江森机械公司设计生产的水泥散装机等系列产品技术指标达到国际同类产品水平。

二、型号
(1) 库底水泥散装机(SZ-I型)
SZ-I型水泥散装机可安置在仓底或适当设备的端部,供散装汽车、火车或船装料用。该机装有自动料满指示和控制装置并有含尘气体接口,可以消除装车时料满外溢和粉尘飞扬问题。该机装料口采用可伸缩的形式,以适应不同车型和不同位置进行装卸的场合。
主要技术参数:
装车能力:60-150t/h
装料口升降高度:1.5-3.5m任选
整机功率:1.5kW 整机重量:442kg

(2) 库侧水泥散装机(SZ-II型)
SZ-II型水泥散装机为库侧安装,适用于散装汽车、火车或船装料。该机由库侧卸料阀,空气输送斜槽和SZ-I型散装机构成,并具有SZ-I型散装机的全部功能。
SZ-II型散装机分直通式和非直通式,根据工艺布置需要而定。
主要技术参数:
装车能力:60-300t/h(根据工艺要求定)
装料口伸降高度:1.5-3.5m任选
整机功率:4kW 整机重量:900-1200kg

(3) SZ-III型水泥散装机
SZ-III型水泥散装机装料口可在水平面内作直线移动,适用于散装火车、大型多进料口散装汽车和散装船装料。该机由库侧卸料阀、空气输送斜槽、行车小车和装车头等组成,并具有SZ-I型散装机的全部特点。
主要技术参数:
装车能力:60—300t/h(根据工艺要求定)
装料口升降高度:1.5—2.5m任选
装料口水平移动距离6.5m 整机功率:5.0kw
整机重量:2500—4000kg

三、说明
1、水泥散装设备不适用于有粘湿性、腐蚀性、温度高于150℃的物料。
2、SZ型水泥散装机装车速度是通过卸料阀以及输送设备的输送能力来确定。一般情况下,装大型汽车、火车或船需要速度很快。约120—300吨/小时,装普通散装机汽车要求速度慢一些,约60—100吨/小时。
3、在工作场地有压缩气源(压力约0.4MPa)情况下宜选用气动阀门。
4、对有特殊需要的用户可进行专门设计制造。
5、SZ型水泥散装机分控制柜控制和按钮站控制两种形式,订货时需说明要求。
6、订货时应注明机型及台数并附工艺简图。

1、库底散装示意图

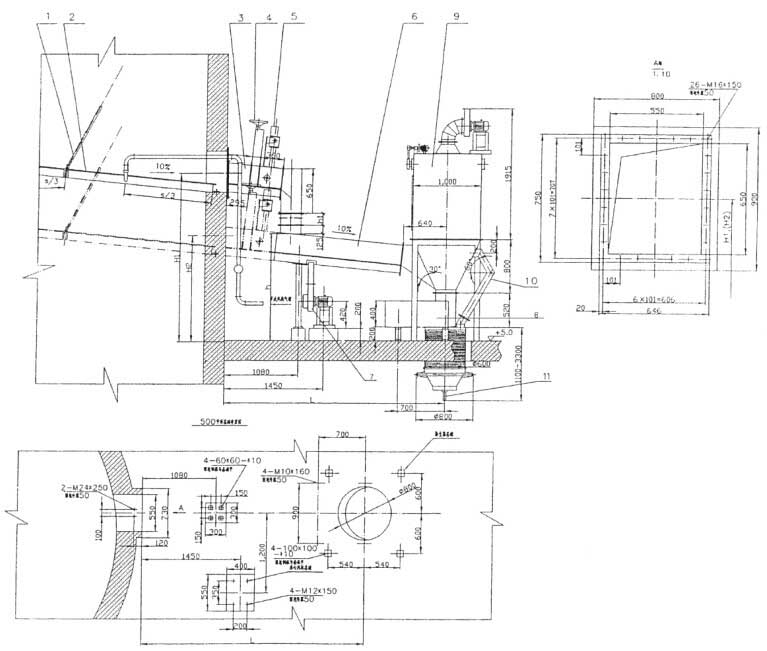

2、库侧散装机示意图





四、说明
一、本散装机适宜安装在库侧,装车能力为60-300t/h;
二、斜槽安装倾斜角度为6°,当增大或减小倾斜角度时,装车能力相应变化。

五、说明
1、本机供货不包括钢轨,要求用户自备钢轨并固定;
2、钢轨应在同一平面内高差≤1mm,轨道接头处高低差<1mm;
3、钢轨中心距为1000±1.5mm;
4、钢轨端头5620mm处配焊JY28-00-13行程开关支板一块作为运动极限限位。
