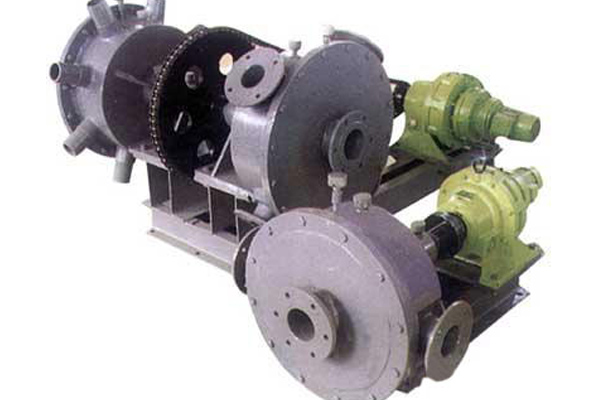

均化库用空气分配器



一、概述
        回转式空气分配器是通过阀芯旋转将风机送入的空气依次分配给各个出风口,而获得定时量的压缩空气,再通过管道送到各个充气区,实现库内粉状物料的有效搅拌均化。

二、空气分配器技术参数表

  4> 500单四咀 4> 500单八咀 4>500 四、八咀 4> 500双六阻
外形尺寸 1590X795X970 1590X795X970 1590X1590X970 2160X1590X970
电机减速机 B WE Y2715- 1849 1.5kw B WE Y2715- 1849 1.5kW BWEY2715-1849
2.2kW
XWED —106 — 1/1505 4kW
链轮转动 TG254
Z1=19,Z2=61
TG254
Z1=19,Z2=61
TG317
Z1=19,Z2=66
TG317
Z1=19,Z2=66
进气口直径 100 100 100 100 150
出气口直径 100 80 100 80 125
风量 10m3/min 5m3/min 10m3/
min
5m3/min 8. 5m3/min
工作风压 68.8kPa 68.8kPa 68.8kPa 68.8kPa
阀芯转速 0.25rpm 0.25rpm 0.288rpm 0.288rpm
最大使用压 力 lOOkPa lOOkPa lOOkPa lOOkPa
配套选用 Φ8m、 Φ 1 0m 均化库 Φ 8m, Φ10m 均 化库 Φ 10m、Φ12m 均化库 Φ 15m、 Φ 18m 均化库


三、空气分配器尺寸图



四、空气分配器尺寸表

      Ld L1 L2 L3 n-Φ 1 进风口 出风口
  h  L n-Φ2 Φ3 Φ4 Φ5 n-Φ6 Φ7 Φ8 Φ9
单四咀 570   795 750   1000 6—Φ26 8—Φ18 4Φ100 Φ225 Φ260 4—Φ 18 Φ100 Φ170 Φ205
单八咀 570   795 750   1000 6—Φ26 8-Φ18 Φ100 Φ)225 Φ260 4—Φ 18 Φ80 Φ150 Φ185
四-八 570 1590 795 750 551 1000 6—Φ26 8-Φ18 Φ100 Φ225 Φ260 4 -Φ18 Φ100 Φ170 Φ205
Φ80 Φ150 Φ185
单六咀 570   795 750 551 1415 6—Φ26 8-Φ18 Φ150 Φ225 Φ260 8—Φ18 Φ125 Φ200 Φ)235
双六咀 570 1590 795 750 551 1415 6—Φ26 8-Φ8 Φ150 Φ225 Φ260 8—Φ18 Φ125 Φ200 Φ235

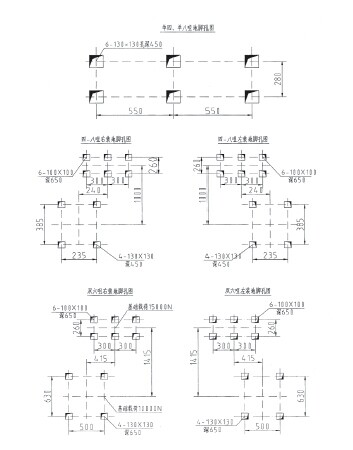

五、空气分配器基础图
